1. Hardware [kembali]
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg-WpuBo-JlkXuIgJVbW3rkoCXcgXLpnDr7snmr9y459t3DP_Cx_4XLePaIrumY0ymkD3Hi5GNefyBjOG_swIh0xe-OhXypqv6GeQdfp20wpNZ9T49MswP_s9_avb4DjlY2hfgqrN01OlM/s1600/BUTTON.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiFkiN6IqoqZ7rXhdJlgSiZiDTMT6b5LZ0REQ8229oFMsdO44hGSQMLky0mH-PLTWICN0zIVtKs1elI36TJTM0NhXr5NrDc-oqNNNGwdTa0vBrQgm-FT059yB35q-mCPYJedKInOCHAWsI/s1600/LEDD.jpg)
2. Rangkaian [kembali]
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgpwLrfrLxtIV8mh6lqYRYKqEsHf49PZs22YGi1pZ-f2YfKK0CJyLs6PxGgVsOgwmUhOx2OOYEJP5GuVUddo6JmSZjdJBHtuKPGUcByPFvs0DjAd9OfvfbUPMaH3u_8Dykukee9bDmuOXY/s400/UART.png)
3. Flowchart [kembali]

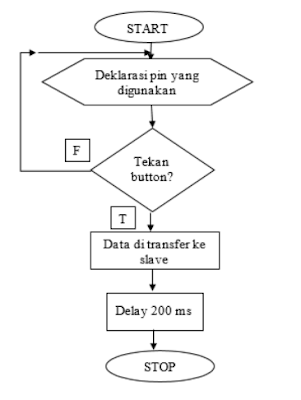

Master
Slave
4. Listing Program [kembali]
//MASTER
#define button 2 //Deklarasi pin 2 untuk button
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(button, INPUT_PULLUP);
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua kode dalam fungsi ini dieksekusi berulang
{
int nilai = digitalRead(button);
//Button ditekan
if (nilai == 0)
{
Serial.print("1");
}
else
{
Serial.print("2");
}
delay(200);
}
//SLAVE
#define led 12 //Deklarasi pin 12 untuk LED
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(led, OUTPUT); //Deklarasi LED sebagai output
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua program dalam fungsi ini dieksekusi berulang
{
if (Serial.available() > 0)
{
int data = Serial.read();
if (data == '1') //Jika data yang dikirimkan berlogika
{
digitalWrite(led, HIGH); //LED menyala
}
else
{
digitalWrite(led, LOW); //LED mati
}
}
}
5. Analisa [kembali]
1. Apa pengaruh baudrate terhadap LED ?
Baudrate adalah jumlah kali per detik sinyal dalam perubahan data komunikasi analog.
Baudrate
mengindikasikan seberapa cepat data dikirim melalui komunikasi serial. Jadi
dapat dikatakan baudrate berpengaruh terhadap berapa lama waktu yang dibutuhkan
untuk mengirim 1 bit data. Untuk nilai baudrate sendiri dapat diatur dengan
menggunakan standar kecepatan yang disediakan, yaitu 1200, 2400, 4800, 9600,
19200, 38400, 57600, 115200. Semakin cepat data yang dikirimkan, maka semakin
cepat LED nya menyala. Karena, hidup dan matinya LED tergantung terhadap
kecepatan data atau perintah yang diterimanya.
2. Bagaiman proses saat push button ditekan, LED menyala ?
Pada percobaan komunikasi UART ini, ada 2 buah arduino yang mana arduino 1 berfungsi sebagai master dan arduino 2 berfungsi sebagai slave.
Pada rangkaian, jika button diberi logika LOW maka master akan
mengirimkan logika 1 ke sleve kemudian akan direspon sehingga LED
dapat menyal. Sedangkan jika button diberi logika HIGH maka LED nya
akan mati, karena pada programnya jika diberikan logika selain 1 oleh
master mati LED nya akan mati.
Jadi, jika push button ditekan berarti button berlogika HIGH sehingga LED nya dapat menyala.
6. Video Praktikum [kembali]
7. Link Download
Link Download Video Praktikum : DISINI
Link Download HTML : DISINI
