Pada percobaan 3 ini digunkan rangkaian multivibrator monostabil.Dimana multivibrator ini hanya mempunyai satu keadaan stabil. Kuasi stabil terjadi bila keadaan stabil dipicu ke keadaan lain. Waktu perubahan dari keadaan stabil dipicu ke keadaan lain. Waktu perubahan dari keadaan tidak stabil ke keadaan stabil (kuasi stabil) ditentukan oleh rangkaian RC.Monostabil multivibrator satu bidikan (one shoot multivibrator).

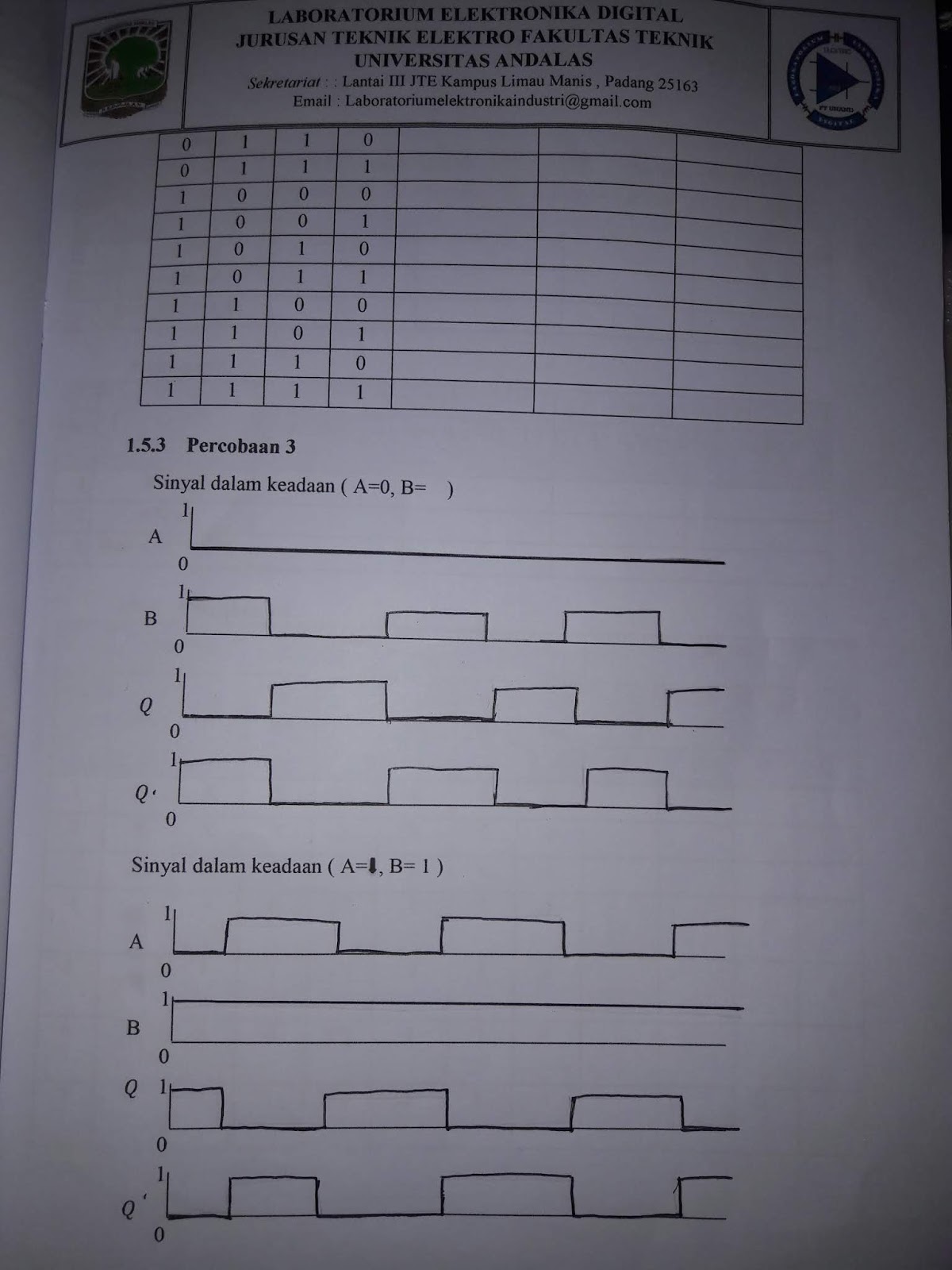

Pada percobaan 3 pada kondisi 1 yaitu dimana sinyal dalam keadaan A=0 dan B diubah-ubah.Pada kondisi 2 dimana sinyal dalam keadaan B=1 dan A diubah-ubah. Saat kaki B dihubungkan ke switch dan diberikan logika 0 lalu diubah ke logika 1, terlihat bahwa output Q yang semula berlogika 1 berubah menjadi logika 0 dan kemudian kembali lagi ke keadaan semula yaitu berlogika 1. Lama waktu perubahan tersebut dipengaruhi oleh besar kecilnya nilai dari resistor dan kapasitor yang ada pada rangkaian, semakin kecil nilai resistor dan kapasitornya maka waktu perubahannya akan semakin cepat. Hal tersebut berlaku untuk kondisi 2 dan kondisi 2.
