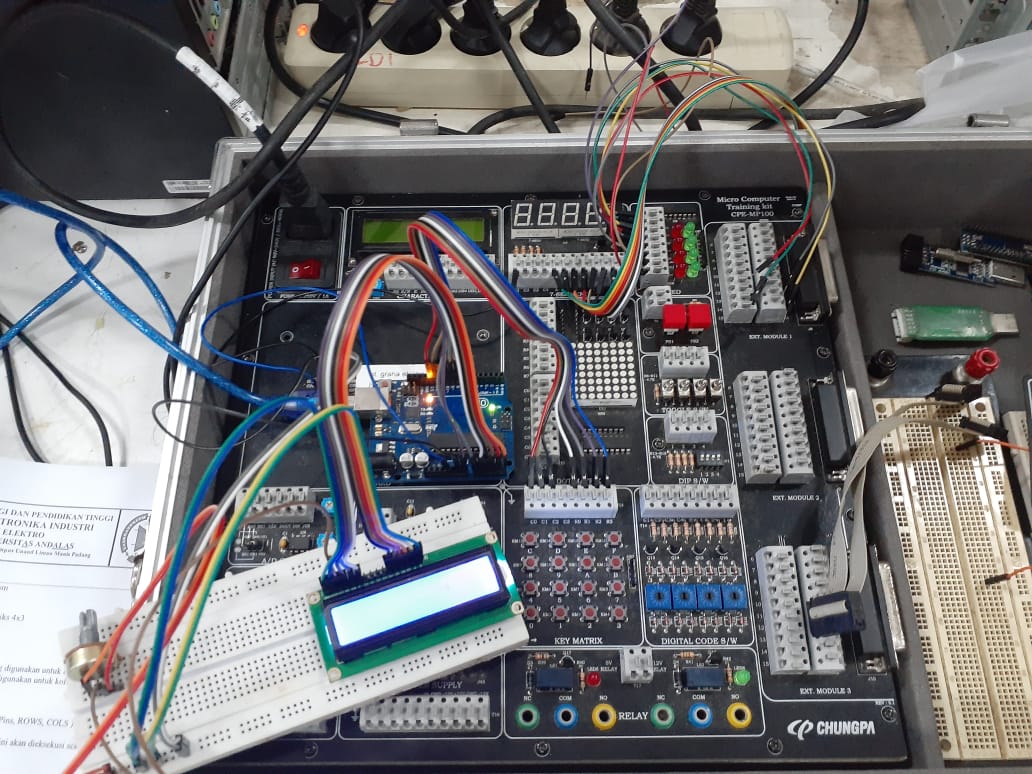

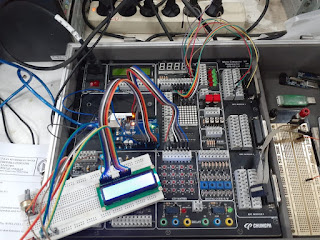

1. Hardware [kembali]
2. Rangkaian [kembali]
3. Flowchart [kembali]
4. Listing Program [kembali]
int led [ ] = {2, 3, 4, 5, 6, 7, 8, 9}; //mendeklarasikan pin 2-9 yang digunakan
void setup() //semua kode dalam fungsi ini hanya dibaca sekali { for (int i = 0; i <= 8; i++) //perulangan dari 0 dengan nilai batas kecil sama dengan 8; increase
{ pinMode (led[i], OUTPUT); //menyatakan pin yang dihubungkan ke LED sebagai OUTPUT
}
}
void loop() { //Semua kode dalam fungsi ini dibaca berulang
for (int hidup = 0; hidup <= 8; hidup++) //Kondisi perulangan dari 0 dengan batas nilai 8 untuk menghidupkan LED
{ digitalWrite(led[hidup], HIGH); //LED diberi logika 1 sehingga LED menyala delay(100); //Jarak waktu 100 ms antar LED yang akan menyala } delay(100); //Jarak waktu 100 ms sebelum memulai perulangan
for (int mati = 0; mati <= 8; mati++) //Kondisi perulangan dari 0 dengan batas nilai 8; untuk mematikan LED
{
digitalWrite(led[mati], LOW); //LED diberi logika 0 sehingga LED mati delay(100); //Jarak waktu 100 ms antar LED yang akan mati } delay(100); //Jarak waktu 100 ms sebelum memulai perulangan
}
void setup() //semua kode dalam fungsi ini hanya dibaca sekali { for (int i = 0; i <= 8; i++) //perulangan dari 0 dengan nilai batas kecil sama dengan 8; increase
{ pinMode (led[i], OUTPUT); //menyatakan pin yang dihubungkan ke LED sebagai OUTPUT
}
}
void loop() { //Semua kode dalam fungsi ini dibaca berulang
for (int hidup = 0; hidup <= 8; hidup++) //Kondisi perulangan dari 0 dengan batas nilai 8 untuk menghidupkan LED
{ digitalWrite(led[hidup], HIGH); //LED diberi logika 1 sehingga LED menyala delay(100); //Jarak waktu 100 ms antar LED yang akan menyala } delay(100); //Jarak waktu 100 ms sebelum memulai perulangan
for (int mati = 0; mati <= 8; mati++) //Kondisi perulangan dari 0 dengan batas nilai 8; untuk mematikan LED
{
digitalWrite(led[mati], LOW); //LED diberi logika 0 sehingga LED mati delay(100); //Jarak waktu 100 ms antar LED yang akan mati } delay(100); //Jarak waktu 100 ms sebelum memulai perulangan
}
5. Analisa [kembali]
Cara LED hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda (+) menuju ke Katoda (-). Bila LED diberikan arus terbalik, hanya akan ada sedikit arus yang melewati LED. Ini menyebabkan LED tidak akan mengeluarkan emisi cahaya.
Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (N), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
6. Video Praktikum [kembali]
7. Link Download [kembali]
Download Listing Program : DISINI
Download Video Praktikum : DISINI
Download HTML : DISINI
