1. Kondisi [kembali]
Percobaan 2 Kondisi 6 :
Dengan rangkaian yang sama, ganti resistor 1k dengan satu buah diode, lalu amati sinyal keluarannya pada kedua ujung kaki resistor 100k.

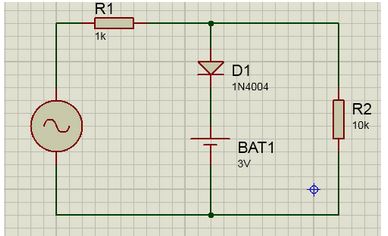

2. Gambar Rangkaian Simulasi [kembali]
3. Video Simulasi [kembali]
4. Prinsip Kerja Rangkaian [kembali]
Rangkaian diatas merupakan rangkaian clipper. Rangkaian clipper adalah rangkaian yang berfungsi untuk memotong atau menghilangkan sebagian sinyak masukan yag berada di bawah atau di atas level tertentu.
Arus mengalir dari AC Power (+) menuju dioda 1. Pada saat dipercabangan, arus melewati dioda 2 (forward bias) sebagai penyearah. Hal ini karena hambatan pada dioda lebih kecil daripada hambatan pada R2 10kOhm. Setelah itu arus mengalir ke DC power. Tegangan yang terhitung pada rangkaian akan sama karena memakai rangkaian paralel.
5. Link Download [kembali]
Download Rangkaian : Disini
Download Video Simulasi : Disini
Download HTML : Disini
