1. Kondisi [kembali]
Percobaan 2 kondisi 6 :
Kondisi dengan inputan berupa saklar SPDT
o Rangkaian Sederhana 1 : B= 0, D=1, A=0, C’=1, D= 1
o Rangkaian Sederhana 2 : B= 0, D=1, A= 1, B=0, C’=1.
2. Gambar Rangkaian Simulasi [kembali]
 |

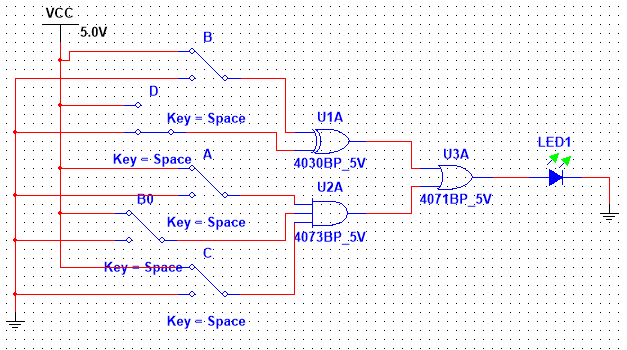

| Rangkaian Sederhana 1 |
 |
| Rangkaian Sederhana 2 |
3. Video Simulasi [kembali]
4. Prinsip Kerja [kembali]
Pada rangkaian diatas terdapat gerbang logika XOR, AND, dan OR. Untuk gerbang logika XOR akan menghasilkan output yang bernilai 1 jika inputnya bernilai 1 0 dan 0 1, dan akan menghasilkan output yang bernilai 0 jika inputnya bernilai 0 0 dan 1 1. Untuk gerbang logika AND akan menghasilkan output yang bernilai 1 jika semua inputnya bernilai 1, dan akan mengahasilkan output yang bernilai 0 jika salah satu atau semua inputnya berniali 0. Untuk gerbang logika OR jika salah satu inputnya bernilai 1 maka outpunya akan bernilai 1, sedangkan jika semua inputnya bernilai 0 maka outputnya kan bernilai 0. Pada rangkaian sederhana 1 terdapat kondisi dimana nilai B=1, D=0, A=1, C’=1, D=1, menghasilkan output 1 pada gerbang logika XOR dan menghasilkan output 1 pada gerbang logika AND, sehingga menyebabkan output dari gerbang logika OR bernilai 1 sehingga menyebabkan LED menyala. Sedangkan pada rangkaian sederhana 2 memiliki kondisi B=1, D=0, A=1, B=1, C’=1 yang mana kondisi tersebut menghasilkan nilai output 1 pada gerbang logika XOR dan output juga bernilai 1 pada gerbang logika AND, sehingga menyebabkan output dari gerbang logika OR bernilai 1 sehingga LED nya pun menyala.
5. Link Download [kembali]
Download Rangkaian : Disini
Download Video Simulasi : Disini
Download HTML : Disini
